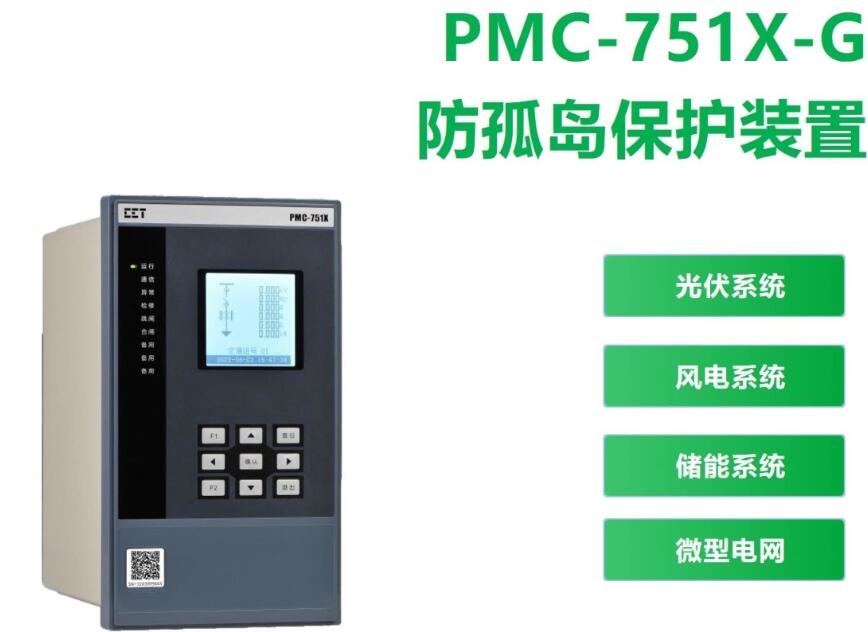

防孤島保護測控裝置的選型要點與安裝調試技巧的詳細介紹： 一、選型要點
1、系統容量匹配
- 10kV以下系統宜選擇0.5S級精度裝置，大型電站則需選用1ms高速響應型號。
2、并網電壓等級適配
- 低壓系統（400V） ：選用動作閾值為57Hz/63Hz（頻率保護）、230V/180V（電壓保護）的裝置。
- 中壓系統（10kV） ：需定制化參數，并滿足GB/T 33593-2017標準。
- 高壓系統（35kV及以上） ：可選擇獨立裝置（含速斷/過流保護）+多級保護聯動。
3、功能擴展
- 工業場景需支持RS485/光纖通信，滿足SCADA系統集成需求。
- 優先選擇支持有壓自動合閘、頻率突變保護、外部聯跳、高頻/低頻保護、高壓/低壓保護、逆功率保護等功能的裝置。
- 需兼容IEC61850、Modbus RTU等協議，便于接入光伏監控平臺。
- 可選配速斷/過流保護、PT斷線告警等擴展模塊。
4、運行環境適配
- 高濕、高海拔地區需選擇IP65防護等級，-40℃~70℃寬溫設計的裝置。
5、品牌與質量評估
- 優先選擇通過CQC、CMC等國家認證的產品，確保符合《光伏發電站接入電力系統技術規定》（GB/T 19964-2012）等標準。
- 參考同類項目的使用經驗，了解不同品牌產品的性能表現和用戶反饋。
- 選擇能提供定制化服務（如合閘延時、通信接口配置）的供應商。
二、安裝調試技巧
1、安裝位置選擇
- 優先靠近并網點，與斷路器間距≤5米，以減少信號延遲。
2、接線規范
- 電壓互感器二次側采用屏蔽電纜，CT回路導線截面積≥4mm?。
3、參數整定
- 按IEEE 1547標準設定電壓保護閾值（57%-110% Un）、頻率范圍（49.5 - 50.5Hz）。
4、硬件校驗
- 檢查裝置的外觀、接線是否正確，確保所有連接牢固可靠。
5、功能測試
- 孤島重構測試 ：切斷電網側輸入，模擬光伏獨立供電場景，裝置需在2秒內檢測到電壓/頻率異常并發出跳閘指令。
- 系統失電保護測試 ：所有線電壓＜30V（10kV系統）或＜60V（0.4kV系統）且電流＜0.1A時，裝置應延時0.5秒跳閘，避免誤動。
- 與逆變器的協同控制測試 ：通過Modbus/RS485通訊下發降功率指令，模擬逆功率時，裝置控制逆變器以≤10%步長降低輸出，響應延遲≤100ms；通訊中斷測試：信號丟失后，裝置自動切換硬跳閘模式。
- 儲能系統聯動邏輯測試 ：在光儲項目中設定“儲能優先”策略，孤島發生時，裝置先啟動儲能充電（效率≥95%），僅當儲能滿容且孤島持續時跳閘。
6、系統聯動調試
- 進行多系統聯動調試，確保裝置與其他設備（如逆變器、儲能系統等）的協同工作正常。
7、現場實測與運維規范
- 帶負荷驗證 ：投產前實測關鍵項，包括電壓波動抑制（人為制造孤島，電網電壓波動需≤5%）和事件記錄分析（調取裝置SOE日志，核查動作時間、功率值與設定閾值的一致性）。
- 周期性維護 ：每6個月重復閾值響應測試，CT/VT精度漂移＞0.5%需校準；每2年更換繼電器觸點，預防氧化導致的接觸電阻增大。
